弱電系統里經常提到的 “綜合布線”，它主要是為了解決什么問題，通常會用到哪些類型的線纜？

在弱電系統的搭建與運維中，“綜合布線” 是一個高頻出現卻常被普通人忽略的關鍵環節。無論是家庭中的網絡、電視信號傳輸，還是企業里的辦公通信、監控安防，背后都離不開綜合布線的支撐。但很多人對其認知僅停留在 “拉網線、布電線” 的表層，并不清楚它究竟要解決什么問題，也不知道不同場景下該選擇哪種線纜。本文將從綜合布線的核心價值出發，深入剖析它要解決的實際痛點，再系統梳理常見的線纜類型及應用場景，帶大家全面認識這一弱電系統的 “血管網絡”。

一、撥開迷霧：綜合布線要解決的 4 大核心問題

綜合布線并非簡單的 “線纜拼接”，而是一套標準化、系統化的布線方案，其誕生的初衷是為了解決傳統弱電布線中存在的混亂、低效、難維護等問題。具體來看，它主要聚焦于以下 4 大核心痛點：

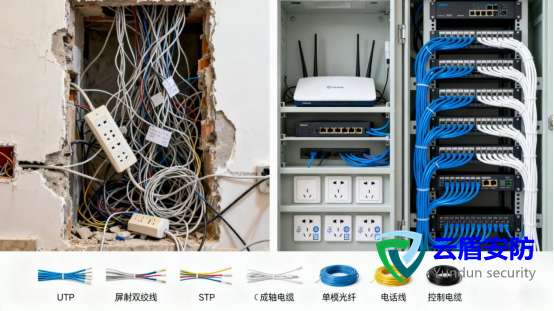

（一）解決 “多系統布線混亂” 問題，實現 “統一規劃”

在傳統弱電布線中，網絡、電視、電話、監控等不同系統往往獨立布線 —— 網絡系統拉網線，電視系統布同軸電纜，電話系統走電話線，監控系統單獨穿信號線。這種 “各自為政” 的方式會導致嚴重的混亂：一方面，大量線纜在墻面、地面或吊頂內交織纏繞，不僅占用空間，還會增加施工難度；另一方面，不同系統的線纜缺乏統一標識，后期排查故障時，維修人員需要逐一梳理，耗時又費力。

而綜合布線通過 “統一規劃、集中管理” 的思路，將多個弱電系統的布線需求整合起來。它采用標準化的布線架構，將所有系統的線纜納入同一套布線體系，通過統一的配線架、信息插座等設備進行管理。例如，在家庭裝修中，綜合布線會在每個房間預留統一的信息插座，既可以連接網線實現網絡傳輸，也可以通過適配器連接電視信號線或電話線；在企業辦公區，綜合布線會將網絡、電話、監控的線纜集中到機房的配線架上，后期若需調整設備連接，只需在配線架上操作，無需重新穿線。這種方式徹底解決了多系統布線混亂的問題，讓弱電系統從 “雜亂無章” 變得 “井然有序”。

（二）解決 “系統升級難” 問題，具備 “靈活擴展” 能力

隨著技術的發展，弱電系統的升級需求日益頻繁 —— 家庭中可能從百兆網絡升級到千兆網絡，企業里可能新增監控點位或辦公設備，傳統布線方式在面對這些需求時往往 “力不從心”。傳統布線中，線纜的選型和布局通常只滿足當前需求，若要升級系統，往往需要重新鋪設線纜：比如百兆網絡升級到千兆網絡時，原有的 CAT5 類網線無法滿足傳輸需求，只能重新更換為 CAT6 類網線；新增監控點位時，需要重新在墻面或地面開槽穿線，不僅破壞原有裝修，還會產生高額的施工成本。

綜合布線則通過 “前瞻性設計” 解決了這一問題。它在布線時會選擇符合未來幾年技術發展需求的線纜和設備，例如家庭綜合布線會優先選擇 CAT6 類或更高規格的網線，即使當前使用的是百兆網絡，未來升級到千兆甚至萬兆網絡時，也無需更換線纜；企業綜合布線會在吊頂、墻面預留足夠的線纜管道和信息插座，新增設備時只需利用預留的資源，無需重新布線。這種 “一次布線，長期受益” 的靈活擴展能力，大幅降低了系統升級的成本和難度，讓弱電系統能夠跟上技術發展的步伐。

（三）解決 “故障排查低效” 問題，提升 “維護效率”

弱電系統在長期使用中難免出現故障，如網絡卡頓、電視信號中斷、監控畫面模糊等，故障排查的效率直接影響系統的正常運行。傳統布線由于缺乏統一的管理和標識，故障排查往往如同 “大海撈針”—— 維修人員需要逐個檢查線纜的連接點，甚至需要拆開墻面或吊頂尋找故障位置，不僅耗時較長，還可能對原有裝修造成破壞。

綜合布線通過 “標準化標識、集中管理” 的方式，大幅提升了故障排查效率。它會對每一根線纜、每一個信息插座、每一個配線架端口進行統一編號和標識，形成完整的布線文檔；同時，將所有線纜的匯聚點集中到機房或配線間，維修人員只需通過標識和文檔，快速定位故障線纜的兩端，再利用專業工具（如網線測試儀）檢測故障點，無需大面積拆解原有布線。例如，家庭網絡出現故障時，維修人員可以通過信息插座的標識，找到對應的配線架端口，用測試儀檢測線纜是否通暢，快速判斷是線纜問題還是設備問題；企業監控畫面中斷時，維修人員只需在機房查看監控線纜的配線架連接情況，即可初步排查故障原因。這種高效的維護方式，不僅減少了故障停機時間，還降低了維護成本。

（四）解決 “信號干擾嚴重” 問題，保障 “傳輸質量”

弱電系統的核心是信號傳輸，而信號在傳輸過程中容易受到外界干擾，尤其是強電系統產生的電磁干擾，會導致信號衰減、失真，影響系統性能。傳統布線中，弱電線纜與強電線纜往往混合敷設，例如網線和電線穿在同一根線管內，強電產生的電磁會嚴重干擾弱電信號 —— 家庭中可能出現電視畫面雪花、網絡頻繁掉線，企業里可能出現監控畫面卡頓、辦公數據傳輸錯誤等問題。

綜合布線在設計和施工時，會嚴格遵循 “強弱電分離” 的原則，通過合理的布線布局和線纜選型，減少信號干擾。一方面，它會將弱電線纜與強電線纜分開敷設，保持足夠的安全距離（通常要求不小于 30 厘米），若無法避免交叉，會采用屏蔽線纜或穿金屬管敷設，利用金屬的屏蔽作用隔絕電磁干擾；另一方面，綜合布線會選擇具備抗干擾能力的線纜，如屏蔽網線、屏蔽同軸電纜等，進一步提升信號傳輸?shù)姆€(wěn)定性。例如，在醫院的弱電系統中，由于醫療設備對信號干擾極為敏感，綜合布線會采用全屏蔽線纜，并與強電系統保持更大的安全距離，確保醫療設備的正常運行；在企業的服務器機房，綜合布線會將弱電線纜集中在專用的橋架內，與強電橋架分開安裝，避免強電干擾服務器的信號傳輸。這種對信號干擾的有效控制，保障了弱電系統的傳輸質量，讓各類設備能夠穩定運行。

二、分門別類：綜合布線中常用的 6 類線纜及應用場景

綜合布線的核心是 “線纜”，不同的弱電系統、不同的傳輸需求，需要選擇不同類型的線纜。以下是綜合布線中最常用的 6 類線纜，它們各自具備獨特的特性，適用于不同的場景：

（一）非屏蔽雙絞線（UTP）：網絡傳輸?shù)?“主力軍”

非屏蔽雙絞線（UTP）是綜合布線中應用最廣泛的線纜之一，主要用于網絡通信系統，如家庭的 WiFi 網絡、企業的局域網等。它由 4 對相互絞合的銅芯導線組成，外部包裹著 PVC 絕緣層，由于沒有金屬屏蔽層，因此被稱為 “非屏蔽雙絞線”。

根據傳輸性能的不同，非屏蔽雙絞線可分為多個類別，常見的有 CAT5、CAT5e、CAT6、CAT6a 等：

1. CAT5 類：傳輸頻率為 100MHz，最高傳輸速率為 100Mbps，主要用于早期的百兆網絡，目前已逐漸被淘汰；

2. CAT5e 類（超五類）：傳輸頻率仍為 100MHz，但通過優化絞合密度和絕緣材料，減少了信號串?dāng)_，最高傳輸速率可達 1000Mbps（千兆），是家庭和小型企業綜合布線的主流選擇，性價比高；

3. CAT6 類（六類）：傳輸頻率提升至 250MHz，最高傳輸速率可達 10Gbps，且具備更好的抗串?dāng)_能力，傳輸距離可達 55 米，適用于對網絡速度要求較高的場景，如家庭千兆網絡、企業辦公網絡；

4. CAT6a 類（超六類）：傳輸頻率為 500MHz，最高傳輸速率可達 10Gbps，傳輸距離延長至 100 米，抗干擾能力更強，適用于大型企業、數據中心等對網絡穩定性和傳輸距離要求較高的場景。

非屏蔽雙絞線的優勢在于價格低廉、柔韌性好、易于施工和端接（可制作成網線水晶頭），但由于缺乏屏蔽層，抗干擾能力相對較弱，因此不適用于強電磁干擾的環境（如工廠車間、變電站附近）。

（二）屏蔽雙絞線（STP/FTP）：抗干擾的 “網絡衛士”

屏蔽雙絞線（STP/FTP）是在非屏蔽雙絞線的基礎上增加了金屬屏蔽層，主要用于強電磁干擾環境下的網絡傳輸，如工廠、醫院、變電站等場所。根據屏蔽層的結構不同，可分為 STP（屏蔽雙絞線）和 FTP（金屬箔屏蔽雙絞線）：

1. STP：在每對導線外包裹金屬屏蔽層，外部再包裹一層金屬編織網，抗干擾能力極強，但價格較高、柔韌性差，施工難度大；

2. FTP：僅在 4 對導線外部包裹一層金屬箔，抗干擾能力略弱于 STP，但價格相對較低、柔韌性較好，是強干擾環境下的常用選擇。

屏蔽雙絞線的傳輸性能與對應的非屏蔽雙絞線一致，如 CAT6 類屏蔽雙絞線的最高傳輸速率也為 10Gbps，但其屏蔽層能有效隔絕外界電磁干擾，確保信號穩定傳輸。需要注意的是，屏蔽雙絞線的屏蔽層必須正確接地，否則不僅無法起到抗干擾作用，還可能引入新的干擾信號。

（三）同軸電纜：電視信號的 “專屬通道”

同軸電纜是有線電視系統和部分監控系統的常用線纜，主要用于傳輸視頻信號和射頻信號。它的結構由內到外依次為：銅芯導線（傳輸信號）、絕緣層、金屬屏蔽層（屏蔽干擾）、外護套，由于內芯和屏蔽層同軸，因此被稱為 “同軸電纜”。

根據用途和特性的不同，同軸電纜可分為以下幾類：

1. SYV 型：實心聚乙烯絕緣，聚氯乙烯護套，主要用于傳輸模擬視頻信號，如傳統的有線電視信號、模擬監控攝像頭的視頻信號，傳輸距離較短（通常不超過 200 米）；

2. RG 型：多為發泡聚乙烯絕緣，適用于傳輸射頻信號，如衛星電視的信號傳輸、部分通信系統的信號傳輸，不同型號的 RG 電纜（如 RG6、RG59）傳輸性能不同，RG6 的傳輸距離和抗干擾能力優于 RG59；

3. SYWV 型：物理發泡聚乙烯絕緣，聚氯乙烯護套，抗干擾能力更強，傳輸損耗更小，主要用于數字有線電視信號傳輸，是現代有線電視綜合布線的主流選擇。

同軸電纜的優勢在于抗干擾能力強、信號傳輸穩定，尤其適合視頻信號的長距離傳輸（部分型號可傳輸千米以上），但它的柔韌性較差、施工難度較大，且傳輸速率較低，不適用于高速網絡傳輸。

（四）光纖：高速長距傳輸?shù)?/span> “王者”

光纖是綜合布線中用于高速、長距離信號傳輸?shù)木€纜，主要用于運營商的光纖寬帶、企業的主干網絡、數據中心的設備互聯等場景。它由纖芯（傳輸光信號）、包層（反射光信號，確保光信號在纖芯內傳輸）、涂覆層（保護光纖）、外護套組成，通過光信號的折射和反射實現數據傳輸，與傳統的銅纜（雙絞線、同軸電纜）有本質區別。

根據傳輸模式的不同，光纖可分為單模光纖（SMF）和多模光纖（MMF）：

1. 單模光纖：纖芯直徑極細（約 9 微米），僅允許一種光信號模式傳輸，傳輸損耗小、傳輸距離長（可達數十公里甚至上百公里），傳輸速率高（可達 100Gbps 以上），適用于長距離、高速率的信號傳輸，如運營商的長途通信干線、企業的跨校區網絡互聯；

2. 多模光纖：纖芯直徑較粗（約 50 微米或 62.5 微米），允許多種光信號模式傳輸，傳輸損耗較大、傳輸距離較短（通常不超過 2 公里），傳輸速率相對較低（可達 10Gbps），價格低于單模光纖，適用于短距離、高速率的信號傳輸，如企業機房內的設備互聯、數據中心的服務器連接。

光纖的優勢在于傳輸速率高、傳輸距離長、抗干擾能力極強（不受電磁干擾影響）、保密性好（光信號不易被竊?。膬r格較高、施工難度大（需要專業的熔接設備和技術），且不能直接傳輸電信號，需要通過光貓、光纖收發器等設備進行光電轉換。

（五）電話線：傳統通信的 “基石”

電話線是綜合布線中用于電話通信系統的線纜，主要用于傳輸語音信號，分為模擬電話線和數字電話線兩類：

1. 模擬電話線：多為兩芯或四芯的銅芯線纜，外部包裹 PVC 絕緣層，傳輸模擬語音信號，適用于家庭固定電話、企業普通辦公電話，常見的型號有 RVV2×0.5（兩芯，每芯導體截面積 0.5 平方毫米）、RVV4×0.5（四芯）等；

2. 數字電話線：部分企業的 IP 電話系統會使用 CAT5e 或 CAT6 類非屏蔽雙絞線作為電話線，利用其中的兩對導線傳輸數字語音信號，實現語音與數據的統一傳輸，這種方式也被稱為 “綜合布線一體化”，減少了線纜的種類和數量。

電話線的優勢在于價格低廉、施工簡單、傳輸穩定，雖然隨著智能手機的普及，固定電話的使用頻率有所下降，但在企業辦公、緊急通信（如火災報警電話）等場景中，電話線仍發揮著重要作用。

（六）控制電纜：設備聯動的 “指揮線”

控制電纜是綜合布線中用于弱電系統設備控制的線纜，主要用于智能家居控制系統、安防監控系統、工業自動化控制系統等場景，傳輸控制信號（如開關指令、調節指令）。它通常由多芯銅芯導線組成（芯數從 2 芯到數十芯不等），外部包裹 PVC 或阻燃護套，部分型號還會增加屏蔽層，減少信號干擾。

控制電纜的應用場景十分廣泛：在智能家居中，控制電纜連接智能網關和燈光控制器、窗簾電機，傳輸開關和調節指令；在安防監控中，控制電纜連接硬盤錄像機和攝像頭，傳輸云臺控制指令（如攝像頭的旋轉、變焦）；在工業自動化中，控制電纜連接 PLC（可編程邏輯控制器）和傳感器、執行器，傳輸控制信號和反饋信號。

控制電纜的選型需根據控制信號的類型、傳輸距離和環境要求確定，例如強干擾環境下需選擇屏蔽控制電纜，潮濕環境下需選擇防水控制電纜，確?？刂菩盘柕姆€(wěn)定傳輸。

三、結語

綜合布線作為弱電系統的 “血管網絡”，通過統一規劃、靈活擴展、高效維護、抗干擾設計，解決了傳統布線的諸多痛點，為各類弱電系統的穩定運行提供了堅實基礎；而不同類型的線纜 —— 從網絡傳輸?shù)碾p絞線，到電視信號的同軸電纜，再到高速長距的光纖 —— 則如同 “血管” 中的 “血液”，根據不同的傳輸需求，承擔著信號傳遞的重要任務。

對于普通人而言，了解綜合布線的核心價值和常用線纜，不僅能在家庭裝修或企業布線時做出更合理的選擇（如家庭選擇 CAT5e 或 CAT6 類網線，強干擾環境選擇屏蔽線纜），還能在系統出現故障時更好地配合維修人員排查問題。隨著數字化、智能化的不斷發展，弱電系統的復雜度和傳輸需求會不斷提升，綜合布線的重要性也將愈發凸顯 —— 它不再是簡單的 “線纜鋪設”，而是成為影響弱電系統性能、成本和運維效率的關鍵因素。未來，綜合布線還將朝著更智能、更綠色、更集成的方向發展，為我們的生活和工作提供更高效、更穩定的弱電支撐。
