配線架的作用是什么，常見的有哪些類型（如 110 型、LC 型）？
在弱電網絡系統的綜合布線中，配線架是連接線路與設備的 “神經中樞”，其核心作用可概括為集中管理、靈活調配與保護鏈路。具體而言，它將建筑物內分散的水平布線、干線布線匯聚成端接端口，通過跳線（短電纜）實現設備（如交換機、路由器）與線路的快速連接或切換，避免直接插拔線路導致的接口磨損；同時，標準化的端口布局便于標記和維護，當線路或設備出現故障時，無需逐段排查線纜，只需通過配線架的跳線調整即可定位問題，大幅提升弱電系統的運維效率。
常見配線架類型及特點
一、按傳輸介質分類
1. 銅纜配線架
用于雙絞線（如超五類、六類線）的端接，是弱電工程中最常用的類型。
(1) 110 型配線架：以模塊化設計為核心，通過 110 連接塊實現線纜壓接，需配合打線工具操作。優點是結構緊湊、成本低，適用于語音通信和低速數據傳輸（如百兆網絡），常見于電話機房、小型辦公網絡。
(2) RJ45 配線架：端口直接兼容 RJ45 水晶頭，無需壓接工具，可直接插入跳線。按性能分為超五類、六類、七類等，支持千兆、萬兆網絡，廣泛應用于數據中心、監控機房等高速數據傳輸場景。
2. 光纖配線架（ODF）
專為光纖線纜設計，用于光纖的熔接、固定和跳線連接，需配合光纖適配器使用。
(1) LC 型配線架：采用 LC 接口（小方頭），體積僅為傳統 SC 接口的一半，支持高密度部署（如 1U 機架可容納 48 口），適用于光纖資源緊張的場景（如數據中心、樓宇干線），搭配單?；蚨嗄９饫w可滿足萬兆及以上帶寬需求。
(2) SC 型配線架：使用 SC 接口（大方頭），插拔操作便捷，防塵性能好，常用于光纖到桌面（FTTD）、園區骨干網等場景，兼容性強但密度較低。
(3) ST 型配線架：采用圓形卡口接口，早年在有線電視系統中應用廣泛，如今因插拔效率低逐漸被 LC、SC 型替代。
二、按安裝方式分類

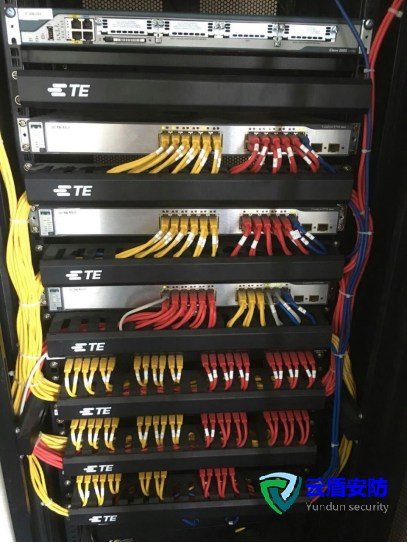

1. 機架式配線架：標準 19 英寸機架安裝，可與交換機、理線器等設備協同部署，適合機房標準化布線。
2. 墻裝式配線架：體積小巧，直接固定于墻面，多用于弱電間、樓道等空間有限的場景。
結語
配線架雖不是弱電系統中最 “顯眼” 的設備，卻通過標準化的連接與管理，保障了鏈路的穩定性與可擴展性。從 110 型的語音通信到 LC 型的萬兆光纖，不同類型的配線架對應著不同的傳輸需求與場景，選擇時需結合線纜類型、帶寬要求和空間條件綜合考量。理解配線架的作用與分類，是弱電工程師優化布線結構、降低運維成本的關鍵一步，也是構建高效、可靠弱電系統的基礎。
