有線電視信號屬于弱電信號，它從運營商到家庭電視，中間需要經過哪些設備或線路的傳輸？

在家庭娛樂與信息獲取場景中，有線電視信號以其穩定的畫質、豐富的頻道資源，仍是許多用戶的選擇。作為典型的弱電信號（電壓通常低于 36V、電流微安級），有線電視信號從運營商的信號源出發，到最終在家庭電視上呈現畫面，需經過 “信號生成 - 骨干傳輸 - 區域分配 - 入戶接收” 四大核心環節，每個環節都依賴特定的設備與線路協同工作，形成完整的傳輸鏈路。

相較于強電系統側重能量輸送，有線電視信號的傳輸更注重 “信號保真度” 與 “抗干擾能力”—— 弱電信號在長距離傳輸中易受外界電磁干擾（如高壓電線、無線信號）導致衰減或失真，因此整個傳輸系統需通過專業設備與線路設計，確保信號從源頭到終端的穩定傳遞。本文將按傳輸流程，逐步解析有線電視信號從運營商到家庭電視的完整路徑，拆解各環節的關鍵設備與線路功能。

一、有線電視信號的弱電屬性與傳輸核心要求

在深入解析傳輸路徑前，需先明確有線電視信號的弱電本質與傳輸核心要求：

1. 弱電屬性：有線電視信號屬于射頻弱電信號，其載體為同軸電纜或光纖，傳輸?shù)氖歉哳l電信號（50MHz-1000MHz），信號功率極低（通常為毫瓦級），無強電系統的安全風險，但對傳輸介質的屏蔽性、阻抗匹配度要求極高；

2. 核心要求：信號傳輸需滿足 “低衰減、低干擾、高保真” 三大要求 —— 低衰減確保信號能覆蓋遠距離（從運營商機房到幾公里外的小區），低干擾避免外界信號混入導致畫面雪花、雜音，高保真則保證畫質與音質還原原始信號質量。

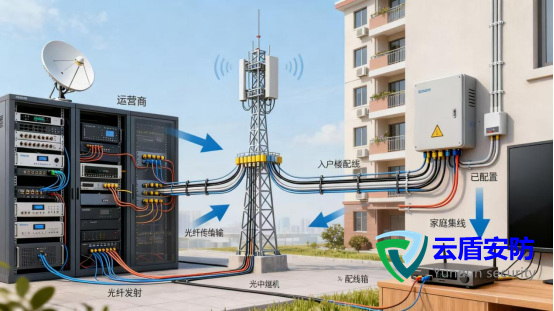

基于這些要求，有線電視傳輸系統采用 “光纖 + 同軸電纜” 的混合傳輸模式（HFC 網絡，Hybrid Fiber-Coaxial）—— 骨干鏈路用光纖（低衰減、抗干擾強）實現長距離傳輸，最后一公里用同軸電纜（成本低、易入戶）連接家庭終端，兼顧傳輸效率與經濟性。

二、傳輸?shù)谝画h(huán)節：運營商端的信號生成與處理

有線電視信號的起點是運營商的前端機房，這里負責完成 “信號采集 - 編碼 - 混合 - 調制” 的全流程處理，為后續傳輸提供標準化的信號源。該環節的核心設備與功能如下：

（一）信號采集設備：獲取多元信號源

運營商需先采集各類電視信號，主要來源包括：

1. 衛星接收器：接收衛星傳輸?shù)娜珖灶l道信號（如央視、省級衛視），通過衛星天線（俗稱 “大鍋”）與高頻頭捕捉衛星信號，轉化為中頻電信號；

2. 有線傳輸接收器：接收本地電視臺、付費頻道的有線信號，或通過光纜接收上級運營商的信號；

3. 自辦節目設備：若運營商有自辦頻道（如本地新聞、點播節目），需通過攝像機、編輯機完成節目制作，生成數字視頻信號。

這些原始信號格式各異（如衛星信號為中頻信號、自辦節目為數字信號），需通過 “信號轉換器” 統一轉化為標準的數字基帶信號，為后續處理奠定基礎。

（二）編碼與壓縮設備：優化信號傳輸效率

原始視頻信號數據量極大（如 1080P 高清信號每秒數據量約 1Gbps），直接傳輸會占用過多帶寬，因此需通過 “編碼器” 進行壓縮處理：

1. 編碼標準：目前主流采用 H.264 或 H.265（HEVC）編碼標準，H.265 可在相同畫質下將帶寬需求降低 50%，更適合高清、4K 頻道傳輸；

2. 復用器：將多個壓縮后的頻道信號（如 10 個高清頻道）“打包” 成一路多路復用信號，通過單條傳輸鏈路傳遞，大幅提升帶寬利用率。

例如，一個運營商前端機房可將 50 個頻道的信號壓縮復用后，通過一條光纖傳輸至多個小區，避免為每個頻道單獨鋪設線路的資源浪費。

（三）調制與放大設備：生成可傳輸?shù)纳漕l信號

壓縮后的數字信號需轉化為適合長距離傳輸?shù)纳漕l信號，這一過程由 “調制器” 完成：

1. 調制功能：將數字信號加載到高頻載波上（如將央視一套信號加載到 550MHz 載波上），不同頻道對應不同載波頻率，避免信號混淆；

2. 信號放大：調制后的射頻信號功率較低，需通過 “功率放大器” 放大至合適強度（通常為幾十瓦），確保能驅動后續的傳輸鏈路。

至此，運營商端完成了從 “多元信號源” 到 “標準化射頻信號” 的處理，為進入骨干傳輸環節做好準備。

三、傳輸?shù)诙h(huán)節：骨干鏈路的長距離信號輸送

從運營商前端機房到各小區、鄉鎮的 “骨干傳輸鏈路”，是信號跨區域傳遞的核心，主要依賴光纖與核心傳輸設備，確保信號在幾十公里甚至上百公里的距離內低衰減、穩定傳輸。

（一）核心傳輸介質：光纖的低衰減優勢

骨干鏈路優先采用單模光纖作為傳輸介質，其優勢在于：

1. 低衰減：光纖傳輸信號的衰減率僅為 0.2dB / 公里（同軸電纜衰減率約 10dB / 公里），即使傳輸 100 公里，信號衰減也可控制在 20dB 以內，無需頻繁放大；

2. 抗干擾強：光纖通過光信號傳遞信息，不受外界電磁干擾（如高壓電線、手機信號塔）影響，避免信號失真；

3. 高帶寬：單條單模光纖可傳輸上萬路電視信號，同時支持寬帶數據、語音通話等多業務復用，實現 “一根光纖傳多業務”。

例如，某城市運營商的前端機房到郊區某小區距離為 30 公里，采用單模光纖傳輸，僅需在中間設置 1 個光中繼器即可保證信號強度，而若用同軸電纜，需設置至少 10 個放大器，且信號干擾風險極高。

（二）關鍵傳輸設備：光端機與光中繼器

光纖傳輸需將電信號轉化為光信號，再在接收端還原為電信號，核心設備包括：

1. 光發射機：位于運營商前端機房，將放大后的射頻電信號轉化為光信號（如通過激光二極管將電信號轉化為波長 1310nm 或 1550nm 的激光），注入光纖；

2. 光中繼器：若傳輸距離超過 80 公里，光信號會因光纖損耗導致強度下降，需通過光中繼器接收光信號、放大后重新發射，確保信號持續穩定；

3. 光接收機：位于小區或鄉鎮的 “光節點”（信號分配中心），將光纖傳輸?shù)墓庑盘栠€原為射頻電信號，為后續的區域分配環節提供信號源。

例如，某運營商從市中心機房到下屬縣城的骨干鏈路長 120 公里，設置 2 個光中繼器（分別在 40 公里、80 公里處），光接收機位于縣城的光節點，接收信號后分配至縣城內的各小區。

四、傳輸?shù)谌h(huán)節：區域分配的信號分流與覆蓋

到達小區、鄉鎮的 “光節點” 后，信號進入 “區域分配環節”，需通過分配網絡將一路信號分流至該區域內的數百戶甚至上千戶家庭，主要依賴同軸電纜與分配設備，兼顧成本與入戶便利性。

（一）光節點的信號轉換與初步分配

光節點是骨干鏈路與區域分配網絡的 “銜接點”，核心功能包括：

1. 信號轉換：通過光接收機將光信號還原為射頻電信號，再通過 “前置放大器” 放大至合適強度（通常為 10-20dBm）；

2. 初步分配：通過 “分配器” 將一路電信號分成 4 路、8 路或 16 路，每路信號對應一個樓棟或單元，再通過同軸電纜傳輸至樓棟內的分配箱。

例如，一個容納 1000 戶的小區，光節點將信號分成 16 路，每路對應一個 60-70 戶的樓棟，避免單路信號負載過重導致衰減。

（二）樓棟內的分配網絡：同軸電纜與分支器

從光節點到樓棟，再到每戶家庭的 “最后一公里”，主要采用同軸電纜（通常為 SYWV-75-5 型，阻抗 75Ω，適合入戶布線），配合分支器、分配器完成信號分流：

1. 分配器：用于 “平均分流” 信號，如將樓棟分配箱的 1 路信號通過 2 分配器分成 2 路，分別輸送至兩個單元；

2. 分支器：用于 “主次分流” 信號，如將單元內的 1 路信號通過 4 分支器分成 1 路主信號（傳輸至上層樓層）和 3 路分支信號（分別輸送至 1-3 層的家庭），確保各戶信號強度均勻。

需注意的是，同軸電纜的傳輸距離有限（單段不超過 100 米），且每經過一個分配 / 分支器會有信號衰減（通常 2-3dB），因此樓棟內需通過 “樓棟放大器” 定期放大信號，確保最遠端家庭的信號強度仍能滿足接收要求。

例如，某 18 層的樓棟，從樓棟分配箱到 18 層的距離約 50 米，需在 10 層處設置 1 個樓棟放大器，將衰減后的信號放大，確保 18 層家庭的信號強度與 1 層基本一致，避免出現畫質差異。

五、傳輸?shù)谒沫h(huán)節：用戶端的信號接收與呈現

信號到達家庭后，需通過用戶端設備完成 “信號解調 - 解碼 - 顯示”，最終在電視上呈現畫面，這一環節的設備與線路雖簡單，但直接影響用戶的觀看體驗。

（一）入戶線路：同軸電纜的入戶與連接

運營商通過 “入戶同軸電纜” 將信號從樓棟分配箱引入家庭，通常從室外墻面的 “有線電視接口盒” 接入，再通過室內布線連接至機頂盒或電視：

1. 線路要求：入戶同軸電纜需選用屏蔽性好的 SYWV-75-5 型，避免室內電器（如冰箱、微波爐）的電磁干擾；接頭需采用 F 型連接器，確保阻抗匹配（75Ω），防止信號反射導致畫質失真；

2. 常見問題：若入戶線路接觸不良（如接頭松動）、老化（外皮破損導致屏蔽層失效），會導致信號衰減或干擾，出現畫面雪花、頻道缺失等問題。

（二）核心接收設備：機頂盒的解調與解碼

現代家庭需通過 “有線電視機頂盒” 接收信號，其核心功能是將同軸電纜傳輸?shù)纳漕l信號轉化為電視可識別的視頻信號：

1. 解調：機頂盒內置調諧器，接收指定頻率的射頻信號（如用戶選擇央視一套時，調諧器鎖定 550MHz 載波），將其解調為數字基帶信號；

2. 解碼：通過內置的解碼器（支持 H.264/H.265 標準）將壓縮的數字信號還原為原始視頻信號（如 1080P、4K 格式）；

3. 信號輸出：通過 HDMI 線、AV 線將解碼后的視頻信號傳輸至電視，同時輸出音頻信號，實現音畫同步呈現。

對于支持 “一體機” 功能的智能電視，可內置機頂盒模塊，無需額外連接機頂盒，直接通過同軸電纜接收信號并解碼顯示，簡化用戶操作。

（三）終端顯示設備：電視的信號接收與呈現

電視作為最終的顯示終端，需接收機頂盒或自身解碼模塊輸出的視頻信號，通過屏幕呈現畫面：

1. 信號接口：主流電視配備 HDMI 接口（支持高清、4K 信號）、AV 接口（支持標清信號），用戶需根據機頂盒的輸出接口選擇對應連接線；

2. 畫質調整：電視通過內置的圖像處理芯片（如 MEMC 動態補償、HDR 解碼）優化畫面質量，還原信號的色彩、對比度，提升觀看體驗。

至此，有線電視信號完成了從運營商前端機房到家庭電視的完整傳輸，實現 “信號生成 - 長距離傳輸 - 區域分配 - 入戶呈現” 的全流程閉環。

六、結語

有線電視信號的傳輸過程，是一套圍繞 “弱電信號保真” 設計的精密系統 —— 從運營商端的信號采集與標準化處理，到骨干鏈路的光纖低衰減傳輸，再到區域分配的同軸電纜分流，最后到用戶端的機頂盒解碼與電視呈現，每個環節的設備與線路都承擔著特定功能，共同確保信號從源頭到終端的穩定傳遞。

隨著技術發展，有線電視傳輸系統也在不斷升級：一方面，4K、8K 超高清頻道的普及推動編碼標準從 H.265 向 H.266 演進，進一步提升帶寬利用率；另一方面，“光纖直接入戶”（FTTH）模式逐漸替代傳統的 HFC 網絡，將光纖直接連接至家庭機頂盒，徹底消除同軸電纜的傳輸限制，實現更高質量的信號傳輸。

對于用戶而言，了解有線電視信號的傳輸路徑，不僅能在出現信號問題時（如畫面雪花、頻道缺失）快速定位原因（如入戶線路老化、機頂盒故障），也能更清晰地理解運營商提供的服務背后的技術邏輯。未來，隨著 “智慧家庭” 的發展，有線電視信號傳輸系統還將與寬帶網絡、智能家居設備深度融合，成為家庭信息樞紐的重要組成部分，為用戶提供更豐富、更便捷的多媒體服務。
