光纖跳線是干嘛的？光纖跳線的型號及圖
摘要：
光纖跳線是現代通訊和網絡中至關重要的連接工具，廣泛應用于數據傳輸、網絡建設等領域。它在光纖網絡中起到了連接設備與設備、設備與光纖模塊之間的重要作用。本文詳細介紹了光纖跳線的定義、功能、常見型號及其適用場景，并通過圖示幫助讀者更直觀地了解其類型及使用方式。
一、什么是光纖跳線？
光纖跳線（Fiber Optic Patch Cord）是由一根光纖和兩個光纖連接器組成的電纜，它通常用于光纖通信中，連接不同設備或光纖線路，確保光信號的傳輸不受干擾。光纖跳線可用于各種設備之間的連接，包括路由器、交換機、光纖配線架、光纖插座等。
光纖跳線的工作原理基于光纖傳輸?shù)奶匦?，利用光纖中的光波傳輸數據，速度遠遠超過傳統的銅纜。與傳統電纜相比，光纖跳線能夠提供更大的帶寬、更高的傳輸速率以及更遠的傳輸距離。因此，它是高速網絡、數據中心和電信基礎設施不可或缺的組成部分。
二、光纖跳線的功能與應用
數據傳輸
光纖跳線廣泛應用于互聯網服務、局域網（LAN）、數據中心、通信系統等數據傳輸網絡中。在這些網絡中，光纖跳線用于將不同設備和系統相互連接，確保光信號的傳遞和系統之間的數據交換。
信號傳輸?shù)姆€(wěn)定性
相較于傳統的銅纜，光纖跳線在信號傳輸過程中具有較低的衰減和更高的抗干擾能力，能夠在長距離傳輸中保持穩定性，適用于高速、高清的視頻監控、大規模云計算等需求場景。
光纖接入與分配
在數據中心和電信網絡中，光纖跳線用于光纖接入和分配，連接不同的設備和模塊，形成靈活可擴展的網絡架構。
設備連接與升級
光纖跳線可以方便地用于設備之間的互聯，尤其是在需要升級或更換網絡設備時，光纖跳線的可拆卸性和即插即用的特點為快速部署和維護提供了極大的便利。
三、光纖跳線的型號分類
根據不同的應用需求，光纖跳線可分為多種型號，以下是幾種常見的光纖跳線類型及其特點：
1. 單模光纖跳線（SMF）
單模光纖跳線通常用于長距離傳輸，其核心直徑較?。ㄒ话銥?/span>8-10微米），傳輸?shù)墓庑盘杻H沿著一條路徑傳播，因此其損耗較小，適合于傳輸距離較遠的應用。單模光纖跳線通常使用藍色外套。
特點： 適合遠距離、大帶寬、低損耗的應用，常用于長途傳輸、城域網（MAN）和廣域網（WAN）中。
適用場景： 電信網絡、數據中心、互聯網服務提供商等。
2. 多模光纖跳線（MMF）
多模光纖跳線的核心直徑較大（一般為50微米或62.5微米），能夠傳輸多種模式的光信號，適用于中短距離的傳輸。其最大優點是價格較為經濟，但傳輸距離和帶寬相對較小。多模光纖跳線通常使用橙色或灰色外套。
特點： 適合較短距離、高速、高帶寬的傳輸，適用于局域網（LAN）和數據中心內部網絡。
適用場景： 企業網絡、數據交換中心、局域網連接等。
3. LC/SC/FC/ST連接器
光纖跳線的連接器類型也是多種多樣的，常見的連接器有LC、SC、FC和ST類型，這些連接器與不同的設備兼容，確保光纖的連接穩定。
LC連接器： 小型連接器，廣泛用于高密度連接場合。
SC連接器： 方形設計，適用于中長距離的數據傳輸。
FC連接器： 采用螺紋鎖緊，適用于高精度連接。
ST連接器： 圓形設計，插拔方便，適用于視頻監控等應用。
4. 常見光纖跳線長度
光纖跳線的長度通常根據需要進行定制，一般的標準長度為1米、2米、3米、5米等。長距離傳輸需要較長的光纖跳線，而短距離傳輸則可以選擇較短的跳線。
四、光纖跳線的選擇和使用建議
1. 根據應用場景選擇光纖跳線的類型
在選擇光纖跳線時，需根據實際的傳輸距離、帶寬要求及設備接口類型來選擇合適的光纖跳線類型。例如，對于大范圍長距離的網絡傳輸，單模光纖跳線更為適合；而在局部區域、短距離的傳輸中，多模光纖跳線則更為經濟實用。
2. 確保光纖跳線的質量
光纖跳線的質量直接影響信號傳輸?shù)姆€(wěn)定性和速度。優質的光纖跳線具有較低的插入損耗和較高的反射損耗，從而保證信號的穩定傳輸。
3. 選配合適的連接器類型
光纖跳線的連接器類型應與使用設備的接口類型相匹配。例如，使用LC接口的設備應選擇配有LC連接器的光纖跳線。錯誤的連接器類型會導致設備無法正常連接，甚至影響整個網絡系統的穩定性。
4. 定期檢查光纖跳線的維護保養
光纖跳線應定期檢查，以防出現彎曲、裂紋、污染等問題，這些都會影響光纖的傳輸效果。在使用過程中應避免拉扯或彎曲光纖跳線，以延長其使用壽命。
五、光纖跳線型號與圖示
下圖為幾種常見光纖跳線型號的示意圖：

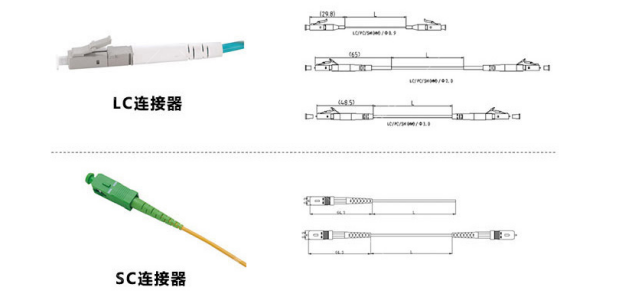

1. LC光纖跳線
2. SC光纖跳線
3. FC光纖跳線
4. ST光纖跳線
六、總結
光纖跳線作為現代通信網絡中不可或缺的重要連接組件，憑借其高速、穩定的信號傳輸特性，廣泛應用于各種網絡和通信環境中。選擇合適的光纖跳線型號和連接器類型，是確保網絡穩定、傳輸高效的關鍵因素。在選購光纖跳線時，用戶應根據具體的需求，考慮傳輸距離、帶寬需求及設備兼容性等多方面因素，確保網絡建設和維護的順利進行。
