安防監控工程實用：攝像機錄像機幾種供電方法及接口規格、常用供電方案和供電連接方式
在安防監控系統的構建與維護中，攝像機和錄像機的供電問題是一個不可忽視的環節。穩定的供電不僅保證了設備的正常運行，還確保了監控系統的高效性與穩定性。本文將詳細闡述安防監控系統中常見的攝像機與錄像機的供電方式、接口規格及常見的供電連接方式，以便幫助相關從業人員快速掌握和應用相關的理論知識。
一、安防監控系統設備的供電方式
安防監控系統中的設備，主要包括攝像機、錄像機（NVR/DVR）、顯示設備等，而供電方式在其中扮演著至關重要的角色。不同的設備根據其類型、功耗和部署環境，選擇合適的供電方式可以確保系統的穩定運行。

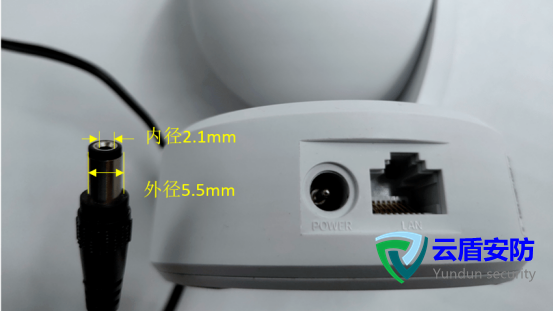

1. 直流供電（DC）
大多數攝像機使用直流電（DC）供電，尤其是常見的模擬攝像機和網絡攝像機。常見的直流電壓為12V或24V。直流供電的優勢在于其系統簡便、功率較低，并且設備適應性強。
12V直流供電：廣泛應用于模擬攝像機和部分網絡攝像機，適用于較小的監控環境。
24V直流供電：常見于高端或工業級的攝像機，適用于更長距離的傳輸和更高功耗的設備。
2. 交流供電（AC）
部分高端設備，尤其是高功率的網絡視頻錄像機（NVR）和高清數字?jǐn)z像機，可能會采用交流電（AC）供電。通常，交流供電主要適用于不需要高度靈活性的場合，如在電力供應充足且設備固定的環境中使用。
常見應用：高功率網絡錄像機、高清數字?jǐn)z像機等。
3. POE（以太網供電）
POE（Power over Ethernet，以太網供電）技術通過網絡線纜傳輸數據和電力，簡化了電力供應的布線工作。它尤其適用于需要遠程供電的網絡攝像機。POE可以支持12V或24V的電力傳輸，最大供電距離可達100米，且可減少大量電纜的布置。
POE標準：
(1) IEEE 802.3af：提供最大15.4W的功率，適用于低功耗設備。
(2) IEEE 802.3at (POE+)：提供最大25.5W的功率，適用于功耗較高的設備，如PTZ攝像機、無線接入點等。
(3) IEEE 802.3bt (POE++/Ultra POE)：提供最大60W（標準型）到100W（增強型）的功率，適用于高功耗設備。
4. 電池供電
對于一些特殊場合，如移動監控設備或遠程監控點，可以選擇電池供電。電池供電通常具有較好的靈活性，但功率和持續時間較有限，因此通常只用于低功耗設備，或者用于緊急備用電源。
常見應用：便攜式監控設備、應急監控等。
二、攝像機與錄像機的接口規格
攝像機和錄像機的接口規格與供電要求緊密相關。合理選擇接口不僅影響供電效率，還決定了監控設備的安裝、調試和維護便捷性。
1. BNC接口（同軸視頻接口）
BNC接口廣泛應用于模擬攝像機和錄像機（DVR）系統中，通常與12V直流電源配合使用。BNC接口通過同軸電纜傳輸視頻信號，它提供穩定的信號傳輸能力，適合較短距離的視頻傳輸。
適用設備：模擬攝像機、傳統錄像機（DVR）。
供電方式：一般與12V直流電源配合使用，通過電源分配器或電源適配器提供電力。
2. RJ45接口（網絡攝像機接口）
對于網絡攝像機（IP攝像機）來說，RJ45接口（以太網接口）是最常見的接口類型。通過RJ45接口，網絡攝像機可以與NVR或其他網絡設備連接，且支持POE供電。
適用設備：網絡攝像機、網絡視頻錄像機（NVR）。
供電方式：POE技術提供電力傳輸。
3. HD-SDI接口（高清數字視頻接口）
HD-SDI接口適用于高清數字視頻傳輸，主要用于高清模擬攝像機和錄像機之間的連接。與BNC接口類似，HD-SDI接口提供更高質量的視頻傳輸，且支持較長距離的傳輸。
適用設備：高清模擬攝像機、數字錄像機（DVR）。
供電方式：12V直流電源。
4. VGA/HDMI接口（顯示接口）
VGA和HDMI接口用于視頻輸出，連接到顯示設備，如監視器、電視機等。這些接口通常不會直接用于設備供電，但它們對于監控系統的部署和調試至關重要。
適用設備：錄像機、顯示設備。
供電方式：一般通過設備本身的交流電源進行供電。
三、常用供電方案及連接方式
1. 集中供電方案
集中供電是指使用統一的電源設備（如電源適配器、電源分配器等）為多個監控設備提供電力。通過集中供電，可以簡化布線工作，減少對電源適配器的需求，便于管理和維護。
(1) 典型應用：模擬攝像機、網絡攝像機、NVR等。
(2) 連接方式：通過電源分配器，將電力從集中電源分配到多個攝像機或錄像機。電源分配器通常會提供多個輸出接口，用于連接多個攝像機。
常見電源規格：12V DC/24V DC。
優點：便于統一管理、減少設備數量、維護方便。
2. POE供電方案
對于網絡攝像機（IP攝像機），POE供電方案在安防監控系統中越來越受到青睞。POE供電方案通過網絡線纜同時傳輸電力和數據，極大地簡化了布線和安裝工作。
(1) 典型應用：IP攝像機、POE交換機、網絡視頻錄像機（NVR）。
(2) 連接方式：
POE交換機：通過POE交換機直接為網絡攝像機供電，減少了需要額外電源適配器的數量。
POE注入器：用于在非POE交換機的環境下，為網絡攝像機提供電力。注入器將電力“注入”到普通網線中，使其可以同時傳輸電力和數據。
3. 備用電源方案
備用電源（UPS，Uninterruptible Power Supply）用于保證在電力中斷的情況下，監控系統依然能夠穩定運行。UPS通常提供短時間的電力支持，以保證系統在停電或故障時能夠繼續工作。
典型應用：監控中心、重要監控設備。
連接方式：將UPS與監控設備（如NVR、DVR、交換機等）直接連接，確保這些關鍵設備在斷電時能夠持續工作。
4. 分布式供電方案
在一些大型監控項目中，特別是對于那些安裝在不同樓層或遠程區域的設備，分布式供電方案將電力分配到各個攝像機和錄像機。每個設備獨立接入電源，電源可以是局部安裝的電源適配器或電源模塊。
典型應用：大型監控項目、高功率設備。
連接方式：每個設備都有獨立電源，并通過電源插座連接到局部電源模塊。
四、總結
在安防監控工程中，設備的供電是確保系統穩定性和可靠性的關鍵因素之一。根據不同設備的特點和實際使用環境，可以選擇合適的供電方式、接口規格和供電方案。通過合理配置集中供電、POE供電、備用電源等方案，結合適當?shù)倪B接方式，可以極大地提高系統的可靠性、降低維護難度，并確保監控系統長時間穩定運行。
掌握這些供電知識，不僅能夠幫助監控工程師設計更加高效和穩定的安防監控系統，還能在項目實施過程中及時識別和解決供電相關的技術問題。
